Automatische Palettierung für Dosenproduktionslinie

Das Projekt:

Die Erstellung eines vollautomatischen Palettierersystems für eine neue Dosen-Produktionslinie.

Gefragt war ein geeignetes Konzept für hohe Geschwindigkeiten und zwar bis zu 3000 Dosen pro Minute in einem Standardformat. Zu den besonders kritischen Punkten gehörten die geforderte Geschwindigkeit, die Instabilität des Produktes sowie das Erfordernis, vollständige Produktlagen zu erstellen, d.h. jede Schicht der fertigen Palette muss zu 100 % gefüllt sein.

Der Kunde hatte außerdem die Entwicklung eines Blatt-Zuführsystems angefragt, das die Entnahme und Einlage vereinzelter Blätter gewährleisten konnte. Außerdem war dabei das Problem der hohen Luftfeuchtigkeit in der Umgebung zu berücksichtigen, die zum Wellen der Blätter führt.

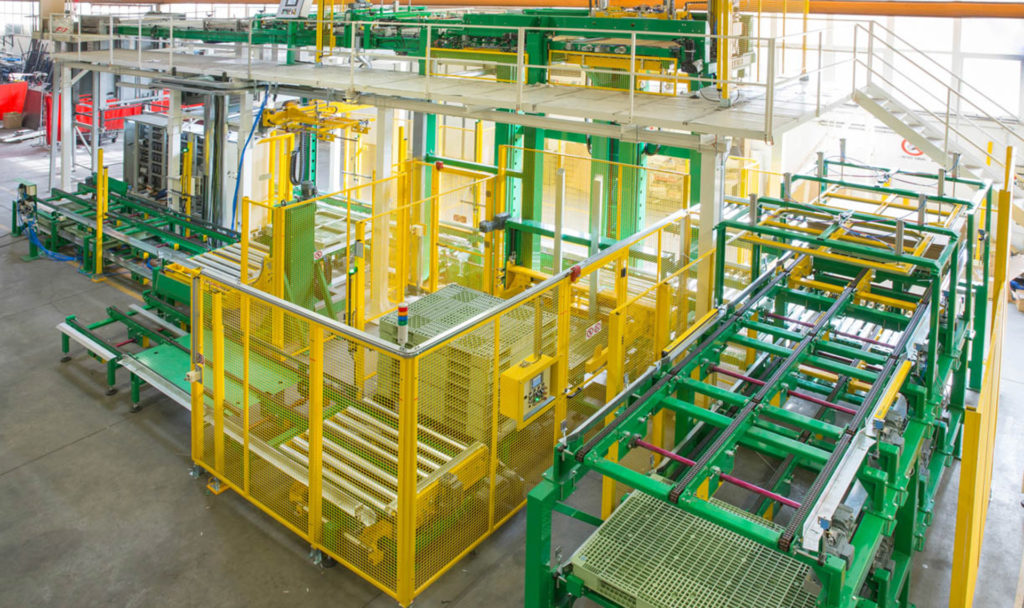

Vollautomatisches Palettiersystem für hohe Geschwindigkeiten

Die von Clevertech entwickelte Lösung:

ein Palettierer für leere Dosen Modell AP EC 50 MCF DBS 1 FAST TRANSFER. Hierbei handelt es sich um einen mit hoher Geschwindigkeit arbeitenden Schichtpalettierer mit hohem Zulauffür große Produktmengen, der mit dem innovativen System CTH MCF (Mass Channel Formation) ausgerüstet ist. Dieses System besteht aus einem Reihen-Kanalisierungssystem mit Stahlführungen und spiegelpolierter Gleitfläche, die mit einer Förderanlage mit Gebläsen ausgerüstet ist. Hierdurch wird die Kontrolle des Produktflusses ermöglicht und der Kontakt zwischen den Dosen minimiert, so dass sie nicht aneinander reiben und die äußere Beschichtung der Dose nicht beschädigt wird. Mit diesem System kann außerdem die Anzahl fehlender Dosen in der Lage während der Lagenbildung erheblich verringert werden (Vermeidung von Hohlräumen).

Das System ist darüber hinaus mit Sensoren zur Anwesenheitserfassung der Dosen am Auslauf jedes Kanals ausgerüstet.

Luftfördersystem und Kehrtechnologie für ein heikles Dosenmanagement

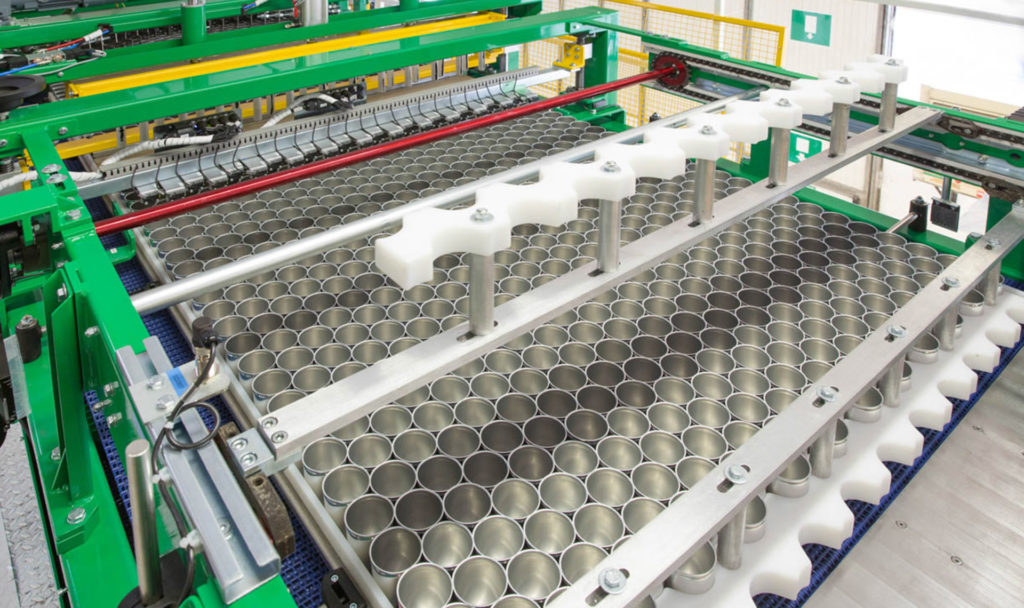

Nach Bildung der Lage wird diese mittels Sweep-off-Technik, d.h. mit einem durch Servomotoren und Antriebe gesteuerten Doppelleistensystem abgeschoben, das sorgfältiges Handling beim Umsetzen der Dosenschicht zur Palettenhebevorrichtung gewährleistet, gleichzeitig wird hierdurch auch der Druck zwischen den Dosen verringert. Um zu verhindern, dass Staub in die Dosen eindringt, ist das Lagenbildungssystem auf seiner gesamten Länge mit einer geeigneten transparenten Abdeckung ausgestattet.

Zweistufiges Klappenmanagementsystem

Der Palettierkopf von Clevertech, der mit zwei Systemen mit Ausrichtungskanten an vier Seiten und einer Öffnungsebene an zwei Seiten ausgerüstet ist, hat das perfekte Ausrichten der Lage vor und nach dem Ablegen der Lage ermöglicht, so dass die Stabilität der Palette gewährleistet wird.

Die Anlage sieht den Einsatz einer hochmodernen Ablösevorrichtung für die Blätter vor, die Sensoren für die Blattabfrage nutzt und die Blätter mithilfe eines Gebläses vereinzelt.

Das Blatthandling- und Fördersystem erstreckt sich über zwei Ebenen und ermöglicht das Laden einer kompletten Blattpalette und das automatische Ausschleusen der leeren Blattpalette ohne Unterbrechung des Maschinenbetriebszyklus. Das System hat 5 Positionen für Leerpaletten, 3 Positionen für Blattpaletten und 4 Positionen für Rahmen; die Versorgung mit Verbrauchsmaterialien erfolgt vollkommen autonom, so dass die Eingriffe des Gabelstaplerfahrers auf ein Minimum reduziert sind.

Leistungsdaten: Höchstgeschwindigkeit 3.000 Dosen pro Minute (Æ202 Zoll), das entspricht 5 Lagen pro Minute. Wirkungsgrad über 99%.
